ตั้งแต่จุดปวดกระบวนการไปจนถึงการเชื่อมอัจฉริยะ: การปฏิวัติที่แม่นยำของเทคโนโลยีการเชื่อมต่อโลหะผสมไทเทเนียม



การเชื่อมโลหะผสมไทเทเนียม

อัลลอยไทเทเนียมซึ่งเป็น "วัสดุซุปเปอร์" ที่หลากหลายนี้มีบทบาทสำคัญอย่างยิ่งในพื้นที่สำคัญเช่นใบมีดเครื่องยนต์อากาศยานและข้อต่อประดิษฐ์ อย่างไรก็ตามในการผลิตสารเติมแต่งแบบดั้งเดิมมันมักจะมีผลึกเสายาว "ยาว" เช่นคุกกี้ที่ปกคลุมด้วยเส้นคู่ขนานซึ่งง่ายต่อการทำลาย "เส้น" เมื่อเครียดและลดประสิทธิภาพอย่างมาก

เมื่อเร็ว ๆ นี้สถาบันเทคโนโลยีฮาร์บินและ Politecnico di Milano ตีพิมพ์การศึกษาในวารสารนานาชาติวารสารนานาชาติของเทคโนโลยีการผลิตขั้นสูงซึ่งนำ "การดำเนินงานเวทมนตร์" ไปสู่การผลิตสารเติมแต่งโลหะผสมไทเทเนียม-โดยใช้เทคโนโลยีลวดไมโครเลเซอร์



A. ความท้าทายทางเทคนิคที่สำคัญของกระบวนการเชื่อมโลหะผสมไทเทเนียม

โลหะผสมไทเทเนียมแสดงความเสถียรทางเคมีที่ยอดเยี่ยมและคุณสมบัติเชิงกลที่อุณหภูมิห้อง อย่างไรก็ตามเมื่ออุณหภูมิการเชื่อมเกินกว่าจุดวิกฤต 800 องศาคุณสมบัติทางเคมีกายภาพของพวกเขาจะได้รับการเปลี่ยนแปลงที่สำคัญทำให้เกิดความท้าทายกระบวนการหลักสามประการ:



1. การเสื่อมสภาพของวัสดุเนื่องจากการเกิดออกซิเดชันอุณหภูมิสูง

ในสภาพแวดล้อมที่อุณหภูมิสูงของการเชื่อมอัตราการเกิดปฏิกิริยาระหว่างไทเทเนียมและออกซิเจนแสดงการเจริญเติบโตแบบทวีคูณสร้างชั้นออกไซด์ไทเทเนียมหนาแน่นและเปราะบาง (TIO₂) ออกไซด์ ผลกระทบของชั้นออกไซด์นี้ต่อประสิทธิภาพของวัสดุคือการสร้างความเสียหายสองครั้ง: ในมือข้างหนึ่งความแข็งของมันสามารถเข้าถึง 3-5 เท่าของวัสดุฐานสร้างจุดความเข้มข้นของความเครียดด้วยกล้องจุลทรรศน์ ในทางกลับกันข้อมูลการทดลองแสดงให้เห็นว่าเมื่อปริมาณออกซิเจนในโซนเชื่อมเกิน 0.15wt%ความเหนียวผลกระทบของวัสดุจะลดลงมากกว่า 50%ลดความน่าเชื่อถือของโครงสร้างอย่างมีนัยสำคัญ

2. ผลการรับรองที่เปราะบางเกิดจากการแทรกซึมของไฮโดรเจน

ในระหว่างการเชื่อมความชื้นด้านสิ่งแวดล้อม (RH> 40%) หรือการปนเปื้อนพื้นผิวลวด (น้ำมัน/ออกไซด์) อาจสลายตัวเพื่อผลิตอะตอมไฮโดรเจนที่ใช้งานอยู่ อะตอมเหล่านี้จะกระจายไปยังตาข่ายไทเทเนียมหลังจากก่อตัวเป็นสารประกอบไทเทเนียมไฮไดรด์ (TIH₂) ที่มีลักษณะคล้ายเข็มทำให้เกิดปรากฏการณ์ "ไฮโดรเจนเยื่อไฮโดรเจน" เป็นที่น่าสังเกตว่ากระบวนการ embrittlement นี้มีความไวต่ออุณหภูมิ ในสภาพแวดล้อมที่ต่ำกว่า -20 องศาค่าความทนทานของการแตกหัก KIC สามารถลดลงได้ 30%-40%และการแตกหักจะแสดงลักษณะที่เปราะบางโดยไม่มีการเสียรูปพลาสติกที่ชัดเจน

3. การเริ่มต้นรอยแตกเนื่องจากความเข้มข้นของความเครียดจากความร้อน

ค่าสัมประสิทธิ์การขยายตัวทางความร้อนของโลหะผสมไทเทเนียม (8.6 ×10⁻⁶/ องศา) เป็นเพียงหนึ่งในสามของเหล็ก แต่อินพุตความร้อนทันทีในระหว่างการเชื่อมสามารถไปถึง 5,000-10000 w/ cm ความไม่ตรงกันอย่างรุนแรงในพารามิเตอร์ทางอุณหพลศาสตร์ทำให้เกิดความเครียดที่เหลืออยู่สูงถึง 300-500 MPa ในโซนเชื่อมในระหว่างการระบายความร้อน เมื่อความเร็วในการเชื่อมเกิน 0.8 m /นาทีหรือการไล่ระดับอัตราการระบายความร้อน> 50 องศา /s สัมประสิทธิ์ความเข้มข้นของความเครียด KT จะเกินค่าวิกฤตทำให้เกิดการเริ่มต้นและการแพร่กระจายของรอยแตกด้วยความร้อน

ข. คำอธิบายโดยละเอียดเกี่ยวกับกระบวนการหลักสี่ประการสำหรับการแก้ปัญหาการเชื่อมโลหะผสมไทเทเนียม

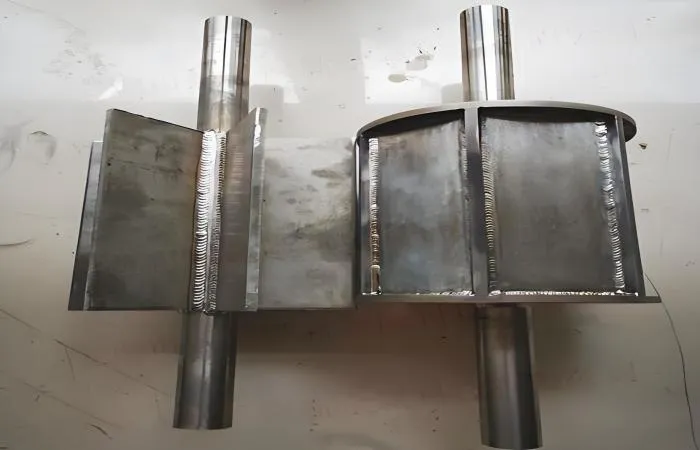

Tungsten Inert Gas Welding (TIG Welding) - มาตรฐานทองคำสำหรับการเชื่อมที่แม่นยำ

เป็นกระบวนการที่ต้องการสำหรับส่วนประกอบที่มีผนังบางภายใต้ 3 มม. (เช่นการปลูกถ่ายทางการแพทย์ชิ้นส่วนความแม่นยำในการบินและอวกาศ) การเชื่อม TIG สามารถยับยั้งการเกิดออกซิเดชันของโลหะผสมไทเทเนียมได้อย่างมีประสิทธิภาพเนื่องจากลักษณะส่วนโค้งที่มั่นคงและการควบคุมอินพุตความร้อนที่แม่นยำ หลักของมันอยู่ในการสร้างระบบป้องกันสามระดับ:

ชั้นป้องกันหลัก:อัตราการไหลของก๊าซอาร์กอนของหัวฉีดอิเล็กโทรดของทังสเตนจะต้องรักษาไว้ที่ 15-25L/นาทีเพื่อสร้างม่านก๊าซต่อเนื่อง

ชั้นป้องกันสำรอง:อัตราการไหลของอาร์กอน 5-10L/นาทีที่ด้านหลังของรอยเชื่อมเพื่อป้องกันการเกิดออกซิเดชันกลับ

การป้องกันการขยายโซนความร้อน:ใช้โล่ลากเพื่อครอบคลุมพื้นที่ที่มีอุณหภูมิ> 400 องศาเพื่อให้แน่ใจว่าการป้องกันก๊าซเฉื่อยในระหว่างขั้นตอนการระบายความร้อน

การเชื่อมลำแสงอิเล็กตรอนสูญญากาศ - โซลูชันที่ดีที่สุดสำหรับข้อต่อที่มีความสมบูรณ์สูง

ภายใต้สภาพแวดล้อมสูญญากาศสูงเป็นพิเศษ (ระดับสูญญากาศสูงกว่าหรือเท่ากับ 1 ×10⁻³pa) โดยการทิ้งระเบิดไทเทเนียมไทเทเนียมด้วยลำแสงอิเล็กตรอนเร่งด้วยแรงดันไฟฟ้า 20-150kV

การละลายมลพิษเป็นศูนย์:สภาพแวดล้อมที่ปราศจากออกซิเจนหลีกเลี่ยงการเกิดออกซิเดชันอย่างสมบูรณ์ความบริสุทธิ์ของการเชื่อมถึง 99.99%

ความสามารถในการเชื่อมเจาะลึกพิเศษ: อัตราส่วนความลึกต่อความกว้างถึง 10: 1 เหมาะสำหรับแผ่นหนา 10-100 มม. (เช่นถังน้ำมันเชื้อเพลิงและอวกาศ)

Extremely Narrow Heat Affected Zone: Width only 0.5-1mm, material mechanical property retention rate >95%

การเชื่อมด้วยเลเซอร์-เครื่องมือปฏิวัติสำหรับการผลิตที่มีประสิทธิภาพ

การใช้เลเซอร์ไฟเบอร์ 4-20kW การเชื่อมที่มีประสิทธิภาพทำได้โดยการเพิ่มประสิทธิภาพพารามิเตอร์ต่อไปนี้:

ความได้เปรียบความเร็ว:ความเร็วในการเชื่อมถึง 1-5m/นาทีเร็วกว่าการเชื่อม TIG 3-5 เท่า

ระบบป้องกันแบบไดนามิก:พร้อมกับฮูดป้องกันการเป่าอาร์กอนด้านข้าง (อัตราการไหล 20-30L/นาที) เพื่อป้องกันการเกิดออกซิเดชันด้านข้าง

การจับคู่พารามิเตอร์อัจฉริยะ:ความหนาแน่นของพลังงานที่ควบคุมภายในช่วง10⁵-10⁶w/cm²เพื่อหลีกเลี่ยงการเผาไหม้หรือฟิวชั่นที่ไม่สมบูรณ์

พันธะการแพร่กระจาย - กระบวนการพิเศษสำหรับการเข้าร่วมวัสดุที่แตกต่างกัน

สำหรับการเชื่อมโลหะผสมไทเทเนียมด้วยเหล็ก/ทองแดงและวัสดุอื่น ๆ กระบวนการกระจายความดันจะถูกนำมาใช้:

หน้าต่างกระบวนการ:อุณหภูมิ 800-950 องศาความดัน 10-50 MPa เวลา 30-120 นาที

การควบคุมอินเตอร์เฟส:นิกเกิล/โมลิบดีนัม interlayer ใช้เพื่อยับยั้งการก่อตัวของเฟสเปราะเช่น Ti-Fe

แอปพลิเคชันทั่วไป:เล็บกระดูกทางการแพทย์ (TI6AL4V/316L สแตนเลสสตีล) ความแข็งแรงข้อต่อมากกว่าหรือเท่ากับ 80% ของวัสดุหลัก



ค. การตั้งค่าพารามิเตอร์: "ตัวเลข" เหล่านี้กำหนดความสำเร็จหรือความล้มเหลว

1. ปัจจุบัน: ปรับตามความหนาของแผ่น . 1 mm titanium plate ใช้ 50-80a, 3mm ใช้ 120-150a กระแสที่มีขนาดใหญ่เกินไปจะนำไปสู่ธัญพืชที่หยาบและกระแสเล็กเกินไปจะส่งผลให้เกิดความลึกของการหลอมละลายไม่เพียงพอ

2. การป้องกันก๊าซ: ต้องใช้แก๊สอาร์กอนที่มีความบริสุทธิ์สูง 99.99% และต้องควบคุมอัตราการไหลที่ 20-30L/นาที หลังจากการเชื่อมจะต้องหยุดการจัดหาก๊าซเป็นเวลา 5-10 วินาทีเพื่อป้องกัน "การออกซิเดชั่นทุติยภูมิ" ของการเชื่อมอุณหภูมิสูง

3. ความเร็วในการเชื่อม: แนะนำให้ใช้เวลา 50-100 มม./นาทีสำหรับชิ้นส่วนผนังบางและ 30-50 มม./นาทีสำหรับแผ่นหนา ความเร็วเร็วเกินไปจะทำให้รูขุมขนได้ง่ายในขณะที่ความเร็วช้าเกินไปจะขยายโซนที่ได้รับผลกระทบจากความร้อน

d. การรักษาด้วยร่อง: ใช้ร่องรูปตัววี, มุม 60-70 องศา, ขอบทื่อ 0.5-1 มม., ทำความสะอาดด้วยแปรงลวดสแตนเลสจนกระทั่งสัมผัสกับโลหะและไม่สัมผัสด้วยมือ

4. จาก "ผ่านการรับรอง" ถึง "ยอดเยี่ยม": "การระบุตัวตนเดียว" ของคุณภาพการเชื่อม

จาก "คุณสมบัติ" ถึง "ยอดเยี่ยม": มาตรฐานการให้เกรดการคัดเกรดคุณภาพการเชื่อมโลหะผสมและวิวัฒนาการอัจฉริยะ

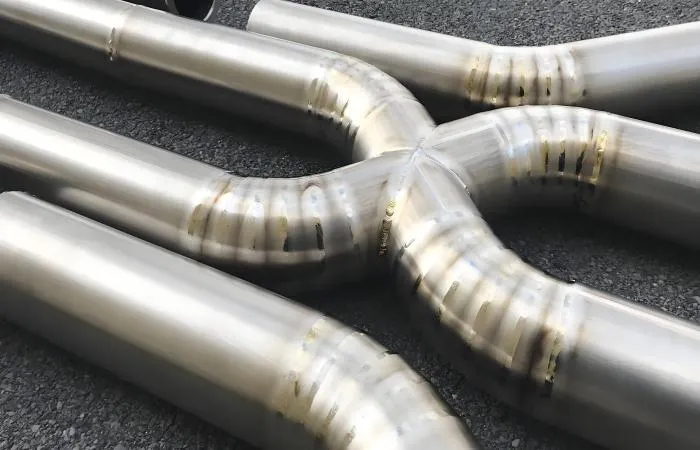

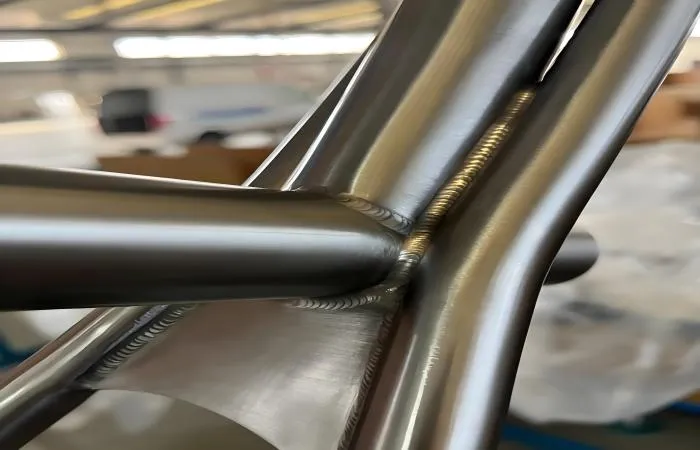

1. สีเงินสีขาว: สมบูรณ์แบบ! ได้รับการป้องกันอย่างเต็มที่ไม่มีการออกซิเดชั่นสามารถใช้ในฉากระดับสูงเช่นการบินและอวกาศ

2. สีเหลืองอ่อน: ออกซิไดซ์เล็กน้อยประสิทธิภาพโดยทั่วไปตรงตามมาตรฐานเหมาะสำหรับอุปกรณ์อุตสาหกรรมทั่วไป

3. สีม่วงสีเหลือง/สีทองเข้ม: การเกิดออกซิเดชันปานกลางมีความเสี่ยงต่อการเกิด embrittlement และการทดสอบคุณสมบัติเชิงกลเป็นสิ่งจำเป็น

4. สีน้ำเงิน/สีเทา: การเกิดออกซิเดชันอย่างรุนแรงการเชื่อมได้กลายเป็นเปราะและต้องทำใหม่

ด้วยความนิยมของอุปกรณ์เชื่อมอัจฉริยะการเชื่อมโลหะผสมไทเทเนียมกำลังเปลี่ยนจาก "พึ่งพาประสบการณ์ของทหารผ่านศึก" เป็น "การควบคุมความแม่นยำแบบพารามิเตอร์" ตั้งแต่หุ่นยนต์เชื่อมสูญญากาศไปจนถึงระบบตรวจสอบออกซิเดชันแบบเรียลไทม์ความก้าวหน้าทางเทคโนโลยีทำให้อดีต "ปัญหาที่ยาก" สามารถควบคุมได้ ในอนาคตด้วยการประยุกต์ใช้โลหะผสมไทเทเนียมอย่างกว้างขวางในยานพาหนะพลังงานใหม่อุปกรณ์พลังงานไฮโดรเจนและสาขาอื่น ๆ เทคโนโลยีการเชื่อมจะนำไปสู่การพัฒนาที่มากขึ้น - ช่วยให้ "โลหะอวกาศ" นี้เข้าสู่สถานการณ์อุตสาหกรรมมากขึ้นอย่างแท้จริง
